一、HMC單機脈沖袋式除塵器(HMC型)說明:

        HMC單機脈沖袋式除塵器采用脈沖噴吹的清灰方式。具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠等等的優點。廣泛用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性粉塵工業粉塵的除塵凈化與物料回收。
  HMC單機脈沖袋式除塵器共有六個規格,每種規格又可分為標準帶灰式A型和敞開法蘭式(無灰斗)B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹清灰裝置、電控箱組成,箱體全部采用焊接結構。檢修門用泡沫膠條密封,保證除塵器嚴密不漏風。
HMC單機脈沖袋式除塵器構造結構特點:
  袋式除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。
  殼體部分由上箱體、中箱體、灰斗、進出風口組成。
  濾袋總成由濾袋、濾袋框架等組成。
  噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。
  排灰裝置由電機、減速器、螺旋輸送機、星形卸料閥組成。
  電磁脈沖閥I型采用直角脈沖閥,Ⅱ型采用直通脈沖閥,減少了脈沖閥自身的阻力,是一種較為理想的脈沖噴吹方式。
二、HMC單機脈沖袋式除塵器工作原理:
  HMC型除塵器的進風口設在灰斗上,當含塵氣體從進風口進入灰斗后首先碰上進風口的擋板,由于慣性作用,使用氣體粗顆粒粉塵直接進入灰斗,起到預收塵的作用,進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋,粉塵被收集在濾袋的外表面,凈化后的氣體進入濾袋室上部的清潔室,匯集到出風管排出。室內收塵袋分為若干排,按照給定的時間間隔對每排收塵袋進行清灰。當脈沖閥開啟時,即向?yàn)V袋內噴入高壓空氣,以清除濾袋表面上的灰塵。各排濾袋的脈沖噴吹寬度和清灰周期,由******的清灰程序控制器自動連續控制。除塵器的構造和工作原參見附圖。
  含塵氣體由灰斗(或下部敞開式法蘭)進入過濾室,較顆粒直接落入灰斗或料倉。

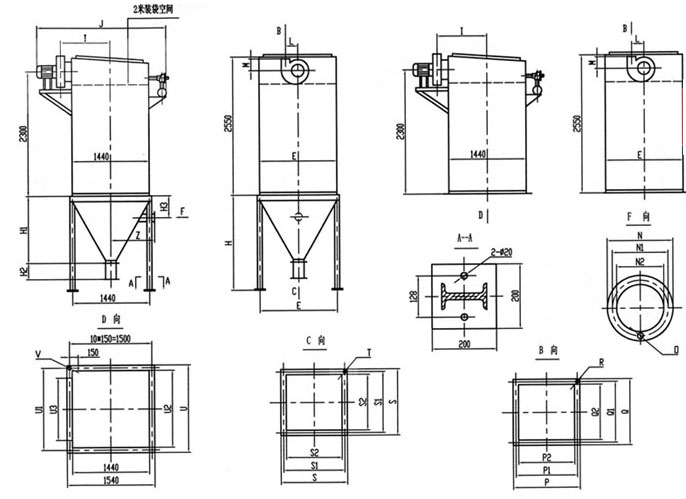

三、HMC脈沖單機袋式除塵器外形圖


四、HMC單機脈沖袋式除塵器(HMC型)技術參數:

型號 HMC-32 HMC-48 HMC-64 HMC-80 HMC-96 HMC-112
性能
處理風量m3/h 1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000
總過濾面積m2 24 36 48 60 72 84
過濾風速(m/min) 1.00-1.50 1.00-1.50 1.00-1.50 1.10-1.70 1.20-1.70 1.20-1.80
濾袋數量(條) 32 48 64 80 96 112
入口氣體溫度(℃) ≤120
除塵器阻力(Pa) ≤1200
進口粉塵濃度(g/m3) <200
******排放濃度(mg/m3) ≤100
清灰用壓縮空氣 壓力(Pa) 0.5-0.7
耗氣量(m3/min) 0.10 0.14 0.20 0.24 0.29 0.34
承受負壓Pa 5000
脈沖閥數量(個) 4 6 8 10 12 14
風機用電機功率(KW) 1.5 3.0 3.0 5.5 5.5 7.5
重量
kg
A型(帶灰斗) 1350 1620 1850 2360 2800 3200
B型(不帶灰斗) 1220 1470 1670 2150 2540 2880

我公司相關設備的詳細信息,請電話咨詢我們:13853676881
