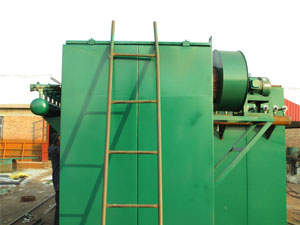

DMC脈沖布袋除塵器結構

1、DMC脈沖袋式除塵器主要有以下部分組成:

(1)箱體:包括袋室、凈空氣、多孔板、濾袋、濾袋籠架、檢修門,箱體設計耐壓為5000pa。

(2)出風系統:包括風機、風機配用電機。

(3)噴吹系統:包括氣包、噴吹管、脈沖閥、控制儀。

DMC脈沖布袋除塵器工作原理

引風機把含塵氣體從進氣口引入中殼體內,干凈的氣體透過濾袋由文氏管進入上殼體,而由凈氣******排出,而粉塵被阻留在濾袋外壁,隨著時間的延長,吸附在濾袋上的粉塵越來越厚,濾袋阻力越來越大,此時,脈沖控制儀發出信號,程序自動控制各脈沖閥的開關,使高壓氣源經噴吹孔、文氏管向濾袋內噴射,由于高壓氣的作用,使濾袋發生急劇的膨脹引起沖擊振動,使吸附在濾袋表面的粉塵抖落在灰斗里由輸灰機構排出。

DMC脈沖布袋除塵器布袋

袋式除塵器能凈化含塵氣體的主要元件是過濾材料,它是有機或無機纖維制品。正確地選擇濾料是設計使用好袋式除塵器的關鍵。過濾材料的選擇,需要考慮含塵氣體性質、含塵濃度、粉塵顆粒大小、化學性質、物理性能、氣體溫度等??偟恼f來,選擇性能適當?shù)倪^濾材料,既要均勻致密,透氣性好,又要耐熱、耐腐蝕,還要有一定的機械強度,才能延長濾袋的使用壽命,保持良好的除塵效率。每一種過濾材料都有各自的優缺點.根據上述條件選擇并合理地使用。

DMC脈沖布袋除塵器采用的濾袋為防靜電滌綸針刺氈濾料,其規范如下:

型    號:   防靜電滌綸針刺氈

原   料:    聚  酯

厚    度:   1.4-1.35mm

單    量:   500g/m2

透 氣 量:    400-90m3/m2.min

表面處理:     熱定型,單面燒毛、軋光處理

濾袋加工:     粘壓縫制

DMC脈沖布袋除塵器布袋骨架

濾袋骨架制造質量的高低,直接影響濾袋的使用壽命,影響除塵器運行效果和日常維護工作量、費用,我們采取了以下措施:

⑴ 袋籠的材質為碳鋼冷拔絲,采用Ф6鋼絲經4次冷拔,外加旋轉力而成,無彎曲變形。

⑵袋籠采用多頭電焊機一次成型,焊點光滑,均勻牢固,無脫焊、虛焊和漏焊等現象,骨架強度高。

⑶袋籠的縱筋和反撐環分布均勻,并有足夠的強度和剛度,防止損壞和變形,每只袋籠縱筋8根、反撐環的間距小于200mm;

⑷袋籠采用圓形;

⑸適應除塵器結構需求,骨架為單節結構。

⑹骨架撐環采用圓型結構,避免與濾袋的磨損。

DMC脈沖布袋除塵器電磁脈沖閥

選擇******可靠的脈沖閥是脈沖除塵器的核心,優良的空氣動力特性和持久的壽命是選擇脈沖閥的標準,我公司選用國產******品牌生產的DMF直角式脈沖閥。它采用獨特結構,由于配備高質量膜片,因此脈沖閥的維護工作量很少,它的使用壽命確保在100萬次以上。

其規格、型號及相關技術參數如下

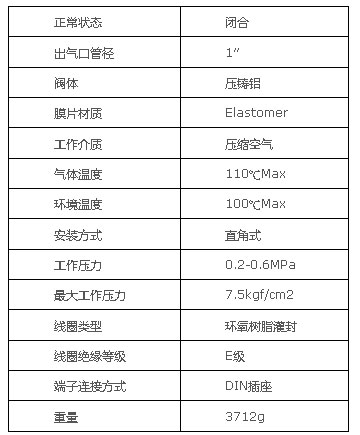

DMF直角脈沖閥主要參數

DMC脈沖布袋除塵器花孔板

花孔板的質量對除塵器的性能影響很大:花板孔粗糙會使濾袋受損;孔距不均、花板表面不平整會使濾袋中心線相對于水平面的垂直度產生偏差,導致濾袋底部相互接觸,粉塵搭橋難以清除,除塵器運行阻力上升,從而造成能源的浪費。因此,以上三個指標是需要嚴加控制的,控制措施如下:

⑴花板采用大型數控沖床設備實現對板孔的沖壓,加工后邊緣光滑,無尖角毛刺,孔徑公差滿足國家標準,形成良好的密封,花孔中心偏差<1mm。

⑵ 花板表面平整光潔,無撓曲、凹凸不平等缺陷,其平面度偏差不大于1‰。

⑶工藝上整板切割、減少焊接量,有效消除焊接變形,確保孔距均勻。
⑷焊接過程中輔以錘擊等簡單易行的去應力措施,有效控制焊接應力變形,保證其整體的平面度。


DMC型脈沖布袋除塵器技術參數

技術參數
型號
DMC-12
DMC-24
DMC-36
DMC-48
DMC-60
DMC-72
DMC-84
DMC-96
DMC-108
DMC-120
過濾面積
(m2)
9
18
27
36
45
54
63
72
81
90
濾袋數量
12
24
36
48
60
72
84
96
108
120
濾袋規格
Ф120╳2000
工作溫度
(℃)
<120(滌綸)
設備壓力
(Pa)
1000--1500
除塵效率
99%
過濾風速m/min
0.5-4
處理風量m3/h
270-2150
540-4300
810-6480
1080-8640
1350-10800
1620-12900
1890-15100
2160-17200
2430-19400
2700-21600
噴風氣壓
(MPa)
0.5-0.7
脈沖電磁閥
(個)
2
4
6
8
10
12
14
16
18
20
脈沖寬度
0.1-0.2
脈沖周期
60-120
脈沖間隔
1-50
代號
A
B
C
D
G
H
J
M
N
I
L1
K
K1
n-d
n1-d1
DMC12
1410
1450
360
466
3/4”
2575
339
1200
366
400
420
113
113
16-Ф12
14-Ф18
DMC24
1410
1450
360
470
3/4”
2575
339
1200
370
400
620
110
113
14-Ф11
24-Ф18
DMC36
1360
1400
755
466
3/4”
2575
339
1000
366
400
800
147
113
12-Ф10
28-Ф18
DMC48
1760
1800
955
890
1”
2575
339
1200
370
800
1020
110
113
20-Ф10
32-Ф18
DMC60
2160
2250
1200
866
1”
2600
339
2000
366
800
1250
120
120
20-Ф11
36-Ф18
DMC72
2614
2650
1400
870
1”
2600
339
2400
370
800
1390
120
113
20-Ф11
40-Ф18
DMC84
3014
3050
1600
1270
1”
2600
339
2800
370
1200
1590
120
113
26-Ф11
44-Ф18
DMC96
3410
3450
1835
1270
1”
2600
339
3200
370
1200
1755
124
113
26-Ф11
48-Ф18
DMC108
3850
3900
2035
1450
1”
2600
339
3600
370
1360
-
120
113
34-Ф11
52-Ф18
DMC120
4250
4300
2235
1450
1”
2600
336
400
336
1360
-
120
120
34-Ф11
56-Ф18

我公司相關設備的詳細信息,請電話咨詢我們:13853676881
